Графический‌ ‌инструмент‌ ‌проектирования‌ ‌ChipStudio‌

Инструкция по применению


Файлы

Документация

Среда‌ ‌разработки - ‌Этот‌ ‌раздел‌ ‌содержит‌ ‌информацию‌ ‌о‌ ‌пользовательском‌ ‌интерфейсе‌ ‌ChipStudio‌. ‌

Поддерживаемые‌ ‌модули - В‌ ‌этом‌ ‌разделе‌ ‌описывается‌ ‌список‌ ‌ИС‌ ‌и‌ ‌модулей‌ ‌поддерживаемых‌ ‌ChipStudio.‌

Инструменты - Подробная‌ ‌информация‌ ‌о‌ ‌модулях‌ ‌ChipStudio‌.‌ ‌

Подготовка‌ ‌данных - Описаны‌ ‌способы‌ ‌подготовки‌ ‌данных‌ ‌для‌ ‌модулей‌ ‌DSP,‌ ‌управления‌ ‌и‌ ‌индикации‌. ‌


‌Среда‌ ‌разработки

Окно‌ ‌программы.

Когда‌ ‌вы‌ ‌запустите‌ ‌ChipStudio,‌ ‌вы‌ ‌увидите‌ ‌главное‌ ‌окно‌ ‌программы. Для‌ ‌начала‌ ‌создайте‌ ‌новый‌ ‌проект,‌ ‌выбрав‌ ‌«File‌ ‌–‌ ‌New‌ ‌project»‌ ‌в‌ ‌главном‌ ‌меню‌ ‌или‌ ‌нажав‌ ‌кнопку‌ ‌«New‌ ‌project»‌ ‌на‌ ‌панели‌ ‌инструментов,‌ ‌или‌ ‌откройте‌ ‌существующий‌ ‌файл‌ ‌проекта‌ ‌«Open‌ ‌project».‌ ‌Появится‌ ‌экран‌ ‌нового‌ ‌проекта,‌ ‌состоящий‌ ‌из‌ ‌трёх‌ ‌окон: окно‌ ‌оборудования,‌ ‌рабочее‌ ‌пространство‌ ‌проекта‌ ‌и‌ ‌функциональные‌ ‌блоки. ‌Рабочее‌ ‌пространство‌ ‌проекта‌ ‌позволяет‌ ‌вам‌ ‌выбрать:‌ ‌ ‌

  1. Какой‌ ‌контроллер, DSP,‌ ‌ADC/DAC или‌ ‌инструмент‌ ‌управления/индикации‌ ‌использовать‌ ‌в‌ ‌проекте.‌ ‌Они‌ ‌переносятся‌ ‌на‌ ‌рабочее‌ ‌пространство‌ ‌из‌ ‌левого‌ ‌окна‌ ‌оборудования.‌ ‌
  2. Какие‌ ‌органы‌ ‌управления/индикации‌ ‌будут‌ ‌в‌ ‌вашем‌ ‌проекте.‌ ‌Резисторы,‌ ‌кнопки,‌ ‌переключатели‌ ‌и‌ ‌светодиоды.‌ ‌Они‌ ‌также‌ ‌переносятся‌ ‌из‌ ‌левого‌ ‌окна‌ ‌оборудования‌ ‌
  3. Какие‌ ‌функциональные‌ ‌блоки‌ ‌и‌ ‌алгоритмы‌ ‌DSP‌ ‌будут‌ ‌настраиваться‌ ‌или‌ ‌изменятся‌ ‌в‌ ‌вашем‌ ‌проекте.‌ ‌Эти‌ ‌блоки‌ ‌переносятся‌ ‌на‌ ‌рабочее‌ ‌пространство‌ ‌из‌ ‌правого‌ ‌окна‌ ‌функциональных‌ ‌блоков.‌ ‌Те‌ ‌блоки(алгоритмы),‌ ‌которые‌ ‌не‌ ‌требуют‌ ‌регулировки‌ ‌или‌ ‌индикации,‌ ‌но‌ ‌участвуют‌ ‌в‌ ‌алгоритмах‌ ‌проекта‌ ‌остаются‌ ‌не‌ ‌тронутыми‌ ‌в‌ ‌правом‌ ‌окне.‌


Файлы‌ ‌проекта.

Проект‌ ‌сохраняется‌ ‌в‌ ‌виде‌ ‌файла‌ ‌с‌ ‌расширением‌ ‌.dspproj.‌ ‌Эти‌ ‌файлы‌ ‌могут‌ ‌храниться‌ ‌в‌ ‌любом‌ ‌месте‌ ‌на‌ ‌ жестком‌ ‌диске,‌ ‌а‌ ‌также‌ ‌на‌ ‌съемных‌ ‌и‌ ‌сетевых‌ ‌носителях. ‌ ‌ В‌ ‌дополнение‌ ‌к‌ ‌файлам‌ ‌проекта‌ ‌вы‌ ‌будете‌ ‌использовать‌ ‌файлы‌ ‌данных,‌ ‌сохраненные‌ ‌в‌ ‌текстовом‌ ‌ редакторе‌ ‌и‌ ‌имеющие‌ ‌расширение‌ ‌.txt‌ ‌,‌ ‌файлы‌ ‌конфигурации‌ ‌оборудования‌ ‌с‌ ‌расширением‌ ‌.xml,‌ ‌.dat‌ ‌.‌ ‌ ‌ Подробно‌ ‌о‌ ‌файлах‌ ‌.txt‌ ‌можно‌ ‌узнать‌ ‌в‌ ‌разделе‌ ‌«‌Подготовка‌ ‌данных‌».‌ ‌Файлы‌ ‌конфигурации‌ ‌.xml‌ ‌и‌ ‌.dat‌ ‌ описаны‌ ‌в‌ ‌разделе‌ ‌«‌Инструменты‌»‌ ‌


Поддерживаемые‌ ‌модули

  1. Контроллеры‌ ‌-‌ ‌Controllers.‌ RDC2-0051‌ ‌Master‌, RDC2-0032‌‌
  2. Модули‌ ‌цифровой‌ ‌обработки‌ ‌звука‌ ‌-‌ ‌DSP.‌ ‌RDC2-0027 (‌ADAU1701), ‌ SigmaDSP‌ ‌ADAU1761‌, PCM5142, PCM5242
  3. Кодеки,‌ ‌ЦАП‌ ‌–‌ ‌ADC/DAC‌. AD1933‌ ‌DAC, AD1934‌ ‌DAC‌, AD1938‌ ‌CODEC
  4. Усилители‌ ‌НЧ‌. ‌ RDC2-0050‌ (‌TAS3251),‌ ‌ RDC2-0059 (‌SSM3582)

Инструменты‌

Resistor‌ ‌-‌ ‌Резистор


С‌ ‌помощью‌ ‌инструмента‌ ‌Resistor‌ ‌можно‌ ‌создать‌ ‌регулятор‌ ‌или‌ ‌переключатель‌ ‌для‌ ‌любого‌ ‌алгоритма‌ ‌вашего‌ ‌проекта‌ ‌созданного‌ ‌в‌ ‌SigmaStudio,‌ ‌который‌ ‌требует‌ ‌оперативной‌ ‌регулировки‌ ‌с‌ ‌внешней‌ ‌панели‌ ‌устройства.‌ ‌Например‌ ‌регулировка‌ ‌громкости‌, ‌баланса, тембров‌ или‌ ‌переключатель‌ ‌входов.‌
‌Инструмент‌ ‌Resistor‌ ‌мышкой‌ ‌переносится‌ ‌в‌ ‌окно‌ ‌«Рабочее‌ ‌пространство‌ ‌проекта»‌ ‌и‌ ‌соединяется‌ ‌с‌ ‌блоками‌ ‌управления‌ ‌с‌ ‌помощью‌ ‌линий-соединителей.‌ ‌Точка‌ ‌соединения‌ ‌слева‌ ‌подключается‌ ‌к‌ ‌выводу‌ ‌контроллера,‌ ‌а‌ ‌правая‌ ‌точка‌ ‌подключается‌ ‌к‌ ‌модулю‌ ‌управления.‌ ‌К‌ ‌одному‌ ‌выводу‌ ‌Контроллера‌ ‌может‌ быть‌ ‌подключены‌ ‌сразу‌ ‌несколько‌ ‌инструментов‌ ‌Rezistor.
В‌ ‌рабочем‌ ‌проекте‌ ‌переменный‌ ‌резистор‌ ‌может‌ ‌быть‌ ‌номиналом‌ ‌от‌ ‌3,3‌ ‌кОм‌ ‌до‌ ‌50‌ ‌кОм‌ ‌с‌ ‌линейной‌ ‌шкалой.‌ ‌Учтите‌ ‌в‌ ‌ваших‌ ‌проектах,‌ ‌что‌ ‌шкала‌ ‌может‌ ‌содержать‌ ‌только‌ ‌30‌ ‌значений‌ ‌и‌ ‌они‌ ‌равномерно‌ ‌распределятся‌ ‌по‌ ‌её‌ ‌длине.‌
‌Алгоритм‌ ‌работы‌ ‌следующий:‌ ‌крайние‌ ‌выводы‌ ‌потенциометра‌ ‌ подключаются‌ ‌между‌ ‌3,3‌ ‌и‌ ‌GND.‌ ‌Напряжение‌ ‌со‌ ‌среднего‌ ‌вывода‌ ‌подается‌ ‌на‌ ‌12‌ ‌битный‌ ‌ацп‌ микроконтроллера‌ ‌и‌ ‌постоянно‌ ‌рассчитывается.‌ ‌Как‌ ‌только‌ ‌текущее‌ ‌расчетное‌ ‌значение‌ ‌будет‌ ‌отличатся‌ ‌от‌ ‌предыдущего‌ ‌на‌ ‌30‌ ‌единиц,‌ ‌в‌ ‌любую‌ ‌сторону,‌ ‌микроконтроллер‌ ‌подает‌ ‌команду‌ ‌на‌ ‌аудиопроцессор‌ ‌о‌ ‌смене‌ ‌значения.‌ ‌Например‌ ‌громкости.‌ ‌
Потенциометры‌ ‌могут‌ ‌быть‌ ‌поворотные‌ ‌или‌ ‌ползунковые.‌ ‌Последние‌ ‌наиболее‌ ‌удобны‌ ‌для‌ ‌построения‌ ‌многополосных‌ ‌эквалайзеров.‌

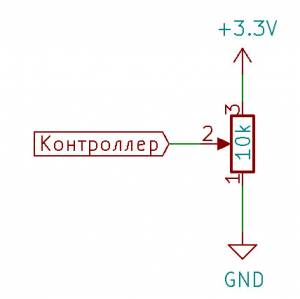

Схема‌ ‌подключения‌ ‌потенциометра‌:


Button‌ ‌-‌ ‌Кнопка


С‌ ‌помощью‌ ‌инструмента‌ ‌Button‌ ‌можно‌ ‌создать‌ ‌включатель/выключатель‌ ‌для‌ ‌любого‌ ‌алгоритма‌ ‌ SigmaStudio,‌ ‌который‌ ‌имеет‌ ‌аналогичную‌ ‌функцию.‌ ‌Например‌ ‌Mute.‌ ‌Также‌ ‌можно‌ ‌переключать‌ ‌ функции‌ ‌в‌ ‌алгоритмах‌ ‌путем‌ ‌последовательного‌ ‌нажатия.‌ ‌Например‌ ‌переключение‌ ‌входов‌ ‌или‌ ‌выходов‌ ‌ в‌ ‌мультиплексорах.‌ ‌Также‌ ‌можно‌ ‌регулировать‌ ‌громкость,‌ ‌или‌ ‌уровень‌ ‌в‌ ‌сигнала‌ ‌в‌ ‌фильтрах,‌ ‌или‌ ‌ изменять‌ ‌частоту‌ ‌генераторов,‌ ‌фильтров.‌ ‌
Инструмент‌ ‌Button‌ ‌мышкой‌ ‌переносится‌ ‌в‌ ‌окно‌ ‌«Рабочее‌ ‌пространство‌ ‌проекта»‌ ‌и‌ ‌соединяется‌ ‌с‌ ‌ блоками‌ ‌управления‌ ‌с‌ ‌помощью‌ ‌линий-соединителей.‌ ‌Точка‌ ‌соединения‌ ‌слева‌ ‌подключается‌ ‌к‌ ‌выводу‌ ‌ Контроллера,‌ ‌а‌ ‌правая‌ ‌точка‌ ‌подключается‌ ‌к‌ ‌модулю‌ ‌управления.‌ ‌
В‌ ‌рабочем‌ ‌проекте‌ ‌кнопки‌ ‌подключаются‌ ‌между‌ ‌выводами‌ ‌Контроллера‌ ‌и‌ ‌GND.‌

Схема‌ ‌подключения‌ ‌кнопки‌:


Switch‌ ‌-‌ ‌Переключатель‌


С‌ ‌помощью‌ ‌инструмента‌ ‌Switch‌ ‌можно‌ ‌создать‌ ‌переключатель‌ ‌для‌ ‌любого‌ ‌алгоритма‌ ‌SigmaStudio‌ ‌с‌ ‌ аналогичной‌ ‌функцией.‌ ‌Например‌ ‌переключатель‌ ‌входов,‌ ‌Mute‌ ‌и‌ ‌т.п.‌ ‌ ‌
Инструмент‌ ‌Switch‌ ‌мышкой‌ ‌переносится‌ ‌в‌ ‌окно‌ ‌«Рабочее‌ ‌пространство‌ ‌проекта»‌ ‌и‌ ‌соединяется‌ ‌с‌ ‌ блоками‌ ‌управления‌ ‌с‌ ‌помощью‌ ‌линий-соединителей.‌ ‌Точка‌ ‌соединения‌ ‌слева‌ ‌подключается‌ ‌к‌ ‌выводу‌ ‌ Контроллера,‌ ‌а‌ ‌правая‌ ‌точка‌ ‌подключается‌ ‌к‌ ‌модулю‌ ‌управления.‌
Переключатель‌ ‌в‌ ‌рабочем‌ ‌проекте‌ ‌подключает‌ ‌средний‌ ‌вывод‌ ‌к‌ ‌GND‌ ‌или‌ ‌3,3В‌

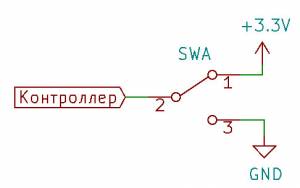

Схема‌ ‌подключения‌ ‌переключателя‌:


‌‌LED‌ ‌-‌ ‌Светодиодная‌ ‌индикация‌


С‌ ‌помощью‌ ‌инструмента‌ ‌LED‌ ‌легко‌ ‌сделать‌ ‌индикацию‌ ‌практически‌ ‌любых‌ ‌функций‌ ‌у‌ ‌алгоритмов‌ ‌ SigmaStudio.‌\\‌ Инструмент‌ ‌LED‌ ‌мышкой‌ ‌переносится‌ ‌в‌ ‌окно‌ ‌«Рабочее‌ ‌пространство‌ ‌проекта»‌ ‌и‌ ‌соединяется‌ ‌с‌ ‌блоками‌ ‌ управления‌ ‌с‌ ‌помощью‌ ‌линий-соединителей.‌
В‌ ‌выпадающем‌ ‌меню‌ ‌Block‌ ‌выбирают‌ ‌алгоритм‌ ‌из‌ ‌проекта‌ ‌SigmaStudio‌ ‌для‌ ‌которого‌ ‌требуется‌ ‌сделать‌ ‌ индикацию.‌


В‌ ‌выпадающем‌ ‌меню‌ ‌Set‌ ‌LED‌ ‌States‌ ‌выбирают‌ ‌один‌ ‌или‌ ‌несколько,‌ ‌в‌ ‌зависимости‌ ‌от‌ ‌подключаемого‌ ‌ алгоритма,‌ ‌режим‌ ‌работы‌ ‌светодиода.‌ ‌Это‌ ‌может‌ ‌быть‌ ‌OFF‌ ‌-‌ ‌светодиод‌ ‌выключен,‌ ‌ON‌ ‌-‌ ‌светодиод‌ ‌ включен.‌ ‌0.25‌ ‌Hz,‌ ‌0.5‌ ‌Hz,‌ ‌1‌ ‌Hz,‌ ‌2‌ ‌Hz,‌ ‌4‌ ‌Hz,‌ ‌1‌ ‌Hz.-‌ ‌частота‌ ‌с‌ ‌которой‌ ‌включается‌ ‌светодиод.‌


Подключайте‌ ‌светодиоды‌ ‌между‌ ‌выводами‌ ‌Контроллера‌ ‌и‌ ‌GND‌ ‌через‌ ‌резистор‌ ‌470‌ ‌-‌ ‌560‌ ‌Ом.‌ ‌ ‌

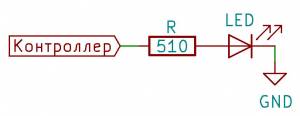

Схема‌ ‌подключения‌ ‌светодиодов‌:



Подготовка‌ ‌данных‌

Данные‌ ‌для‌ ‌блоков‌ ‌DSP‌ ‌можно‌ ‌подготовить‌ ‌несколькими‌ ‌способами.‌ ‌Выбор‌ ‌способа‌ ‌зависит‌ ‌от‌ ‌DSP‌ ‌и‌ ‌ от‌ ‌его‌ ‌блока.‌

Подготовка‌ ‌данных‌ ‌из‌ ‌Capture‌ ‌Window‌ ‌–‌ ‌Params

В‌ ‌общем‌ ‌случае‌ ‌данные‌ ‌формируются‌ ‌из‌ ‌значений‌ ‌параметров‌ ‌SigmaStudio.‌
В‌ ‌SigmaStudio‌ ‌создайте‌ ‌проект.‌ ‌Пусть‌ ‌это‌ ‌будет‌ ‌переключающийся‌ ‌генератор‌ ‌синуса‌ ‌400Гц‌ ‌/‌ ‌600Гц.‌ ‌ Установите‌ ‌в‌ ‌поле‌ ‌частоты‌ ‌генератора‌ ‌Tone1‌ ‌–‌ ‌400.


Нажмите‌ ‌«Link‌ ‌Compile‌ ‌Download»‌ ‌(Action‌ ‌-‌ ‌Link‌ ‌Compile‌ ‌Download‌ ‌или‌ ‌нажмите‌ ‌соответствующий‌ ‌ значок‌ ‌на‌ ‌панели‌ ‌инструментов,‌ ‌или‌ ‌нажмите‌ ‌на‌ ‌клавиатуре‌ ‌клавишу‌ ‌F7).‌


Откройте‌ ‌Capture‌ ‌Window‌ ‌(View‌ ‌-‌ ‌Capture‌ ‌Window).‌ ‌Появится‌ ‌в‌ ‌нижней‌ ‌части‌ ‌главного‌ ‌поля.‌ ‌В‌ ‌Capture‌ ‌ Window‌ ‌выберите‌ ‌вкладку‌ ‌‌:Params‌.‌
Блоки‌ ‌схемы‌ ‌проекта‌ ‌имеют‌ ‌набор‌ ‌параметров,‌ ‌значения‌ ‌которых‌ ‌отображаются‌ ‌в‌ ‌Capture‌ ‌Window.‌ ‌В‌ ‌ Capture‌ ‌Window‌ ‌параметры,‌ ‌относящиеся‌ ‌к‌ ‌одному‌ ‌блоку,‌ ‌имеют‌ ‌в‌ ‌имени‌ ‌одинаковую‌ ‌часть.‌ ‌В‌ ‌нашем‌ ‌ случае‌ ‌sin_lookupAlg1940.‌ ‌Если‌ ‌одинаковых‌ ‌блоков‌ ‌в‌ ‌схеме‌ ‌несколько,‌ ‌имена‌ ‌параметров‌ ‌блоков‌ ‌ отличаются‌ ‌индексами‌ ‌в‌ ‌конце‌ ‌имени.‌


Для‌ ‌таблицы‌ ‌данных‌ ‌понадобятся‌ ‌все‌ ‌параметры‌ ‌блока.‌ ‌Создайте‌ ‌файл‌ ‌в‌ ‌формате‌ ‌txt‌ ‌например‌ ‌ sin400_600.txt.‌ ‌Выделите‌ ‌(щелкните‌ ‌левой‌ ‌кнопкой‌ ‌мыши‌ ‌на‌ ‌первой‌ ‌строке‌ ‌параметров‌ ‌блока,‌ ‌зажмите‌ ‌ на‌ ‌клавиатуре‌ ‌клавишу‌ ‌Shift,‌ ‌щелкните‌ ‌левой‌ ‌кнопкой‌ ‌мыши‌ ‌на‌ ‌последней‌ ‌строке‌ ‌параметров‌ ‌блока)‌ ‌и‌ ‌ скопируйте‌ ‌все‌ ‌строки,‌ ‌относящиеся‌ ‌к‌ ‌блоку‌ ‌(щелкните‌ ‌правой‌ ‌кнопкой‌ ‌мыши,‌ ‌выберите‌ ‌«Copy‌ ‌to‌ ‌ clipboard»).‌ ‌Вставьте‌ ‌скопированные‌ ‌данные‌ ‌в‌ ‌созданный‌ ‌файл‌ ‌sin400_600.txt.‌ ‌ ‌ Теперь‌ ‌в‌ ‌SigmaStudio‌ ‌в‌ ‌блоке‌ ‌генератора‌ ‌Tone1‌ ‌введите‌ ‌значение‌ ‌600.‌


Значения‌ ‌параметров‌ ‌в‌ ‌Capture‌ ‌Window‌ ‌изменятся.‌ ‌Аналогичным‌ ‌образом‌ ‌скопируйте‌ ‌данные‌ ‌с‌ ‌тем‌ ‌же‌ именем‌ ‌из‌ ‌Capture‌ ‌Window‌ ‌и‌ ‌вставьте‌ ‌их‌ ‌в‌ ‌файл‌ ‌за‌ ‌предыдущими‌ ‌значениями.‌ sin400_600.jpg

Сохраните‌ ‌файл - файл‌ ‌данных‌ ‌готов!‌ ‌ ‌ Если‌ ‌будут‌ ‌нужны‌ ‌дополнительные‌ ‌значения‌ ‌(например,‌ ‌частота‌ ‌генератора‌ ‌1000Гц),‌ ‌измените‌ ‌–‌ ‌ скопируйте‌ ‌–‌ ‌вставьте‌ ‌–‌ ‌сохраните.‌ ‌

Подготовка‌ ‌данных‌ ‌из‌ ‌Capture‌ ‌Window‌ ‌–‌ ‌Output‌

Данные‌ ‌для‌ ‌некоторых‌ ‌блоков‌ ‌нужно‌ ‌также‌ ‌брать‌ ‌из‌ ‌окна‌ ‌Capture‌ ‌Window,‌ ‌на‌ ‌вкладке‌ ‌Output.‌ ‌К‌ ‌таким‌ ‌ блокам‌ ‌относятся‌ ‌блоки,‌ ‌соответствующие‌ ‌регистрам‌ ‌ADAU1761‌ ‌(вкладка‌ ‌Hardware‌ ‌–‌ ‌ADAU1761‌ ‌Register‌ ‌ Controls).
Для‌ ‌примера‌ ‌подготовим‌ ‌некоторые‌ ‌данные‌ ‌для‌ ‌проекта‌ ‌‌ N6AMPD‌,‌ ‌Стерео‌ ‌усилитель‌ ‌2‌ ‌x‌ ‌40‌ ‌Вт‌ ‌с‌ темброблоком‌ ‌BASS,‌ ‌MID,‌ ‌TREBLE‌ ‌на‌ ‌аудиопроцессоре‌ ‌ADAU1761.‌ ‌В‌ ‌проекте‌ ‌производится‌ регулировка‌ ‌громкости‌ ‌с‌ ‌помощью‌ ‌блоком‌ ‌LOUTVOL‌ ‌и‌ ‌ROUTVOL‌ ‌из‌ ‌ADAU1761‌ ‌Register‌ ‌Controls.‌ ‌Отмечены‌ ‌красным.


‌Откройте‌ ‌Capture‌ ‌Window‌ ‌(View‌ ‌-‌ ‌Capture‌ ‌Window).‌ ‌Появится‌ ‌в‌ ‌нижней‌ ‌части‌ ‌главного‌ ‌поля.‌ ‌В‌ ‌Capture‌ ‌Window‌ ‌выберите‌ ‌вкладку‌ ‌‌:Output.‌


‌‌Для‌ ‌удобства‌ ‌очистите‌ ‌окно‌ ‌Output.‌ Создайте‌ ‌текстовый‌ ‌файл‌ ‌LOUTVOL.txt.‌ ‌Измените‌ ‌мышкой‌ ‌состояние‌ ‌блока‌ ‌LOUTVOL‌ ‌от‌ ‌минимума‌ ‌до‌ ‌максимума,‌ ‌окно‌ ‌Output‌ ‌заполнится‌ ‌всеми‌ ‌сообщениями‌ ‌об‌ ‌операциях‌ ‌записи‌ ‌в‌ ‌DSP‌ ‌для‌ ‌регулятора‌ ‌LOUTVOL.‌


Выделите все строки, скопируйте и вставьте в текстовый файл LOUTVOL.txt.


Сохраните‌ ‌файл - ‌файл‌ ‌данных‌ ‌готов!‌

Подготовка‌ ‌данных‌ ‌из‌ ‌Fixed-Point‌ ‌Filter‌ ‌Table‌ ‌Generator

Если‌ ‌блоком‌ ‌DSP‌ ‌является‌ ‌фильтр,‌ ‌для‌ ‌подготовки‌ ‌данных‌ ‌воспользуйтесь‌ ‌инструментом,‌ ‌ встроенным‌ ‌в‌ ‌SigmaStudio,‌ ‌-‌ ‌«Fixed-Point‌ ‌Filter‌ ‌Table‌ ‌Generator».‌ ‌
В‌ ‌SigmaStudio‌ ‌откройте‌ ‌«Fixed-Point‌ ‌Filter‌ ‌Table‌ ‌Generator»‌ ‌(Tools‌ ‌-‌ ‌Fixed-Point‌ ‌Filter‌ ‌Table‌ ‌Generator).‌



‌В‌ ‌окне‌ ‌генератора‌ ‌слева‌ ‌выберите‌ ‌вкладку‌ ‌с‌ ‌нужным‌ ‌фильтром,‌ ‌введите‌ ‌нужные‌ ‌значения,‌ ‌укажите‌ ‌ частоту‌ ‌аудиопотока.‌ ‌Справа‌ ‌выберите‌ ‌закладку‌ ‌«Value‌ ‌Table»,‌ ‌снимите‌ ‌галочку‌ ‌«Show‌ ‌values».‌ ‌Нажмите‌ ‌ кнопку‌ ‌«Generate».‌ ‌Будет‌ ‌сгенерирована‌ ‌таблица‌ ‌данных.‌ ‌В‌ ‌поле‌ ‌данных‌ ‌выберите‌ ‌все‌ ‌данные‌ ‌(Ctrl+A)‌ ‌и‌ ‌ скопируйте‌ ‌их‌ ‌(Ctrl+C).‌ ‌Создайте‌ ‌текстовый‌ ‌файл‌ ‌.txt‌ ‌и‌ ‌вставьте‌ ‌в‌ ‌него‌ ‌скопированные‌ ‌данные. Сохраните‌ ‌файл -‌ ‌файл‌ ‌данных‌ ‌готов!‌

Известные‌ ‌огра‌ничения.

Некоторые‌ ‌блоки‌ ‌для‌ ‌ADAU1761,‌ ‌обозначенные‌ ‌в‌ ‌SigmaStudio‌ ‌как‌ ‌Optimized,‌ ‌работают‌ ‌некорректно,‌ ‌ пожалуйста,‌ ‌пользуйтесь‌ ‌их‌ ‌не‌ ‌оптимизированными‌ ‌аналогами.‌
