RDC2-0059 ( SSM3582 )

[Lazy_66]

Так а что подробнее...
Reflex - > плата DSP ADAU1452 - > 4 усилителя. С Reflex на DSP прилетает I2S, от DSP - на каждый усилитель свой выход I2S. Всё собссна.
Пока изучал SigmaStudio ставил разные эксперименты, но всегда был DSP и к нему подключал усилители. К примеру - стерео НЧ один усилитель, стерео ВЧ второй усилитель.



[Влад]

Коллега, вы с этого места поподробнее - у SSM нет раздельных входов.

Для режима стандалоне моно сигнал нужно формировать в сигма студии. Стерео сигнал - LL - вместо LR для левого канала. Аналогично для правого - RR вместо LR.



[Lazy_66]

моно сигнал нужно формировать в сигма студии

Тааааааааак...
И какой модуль за формирование такого сигнала отвечает? Не подскажете?



[Влад]

Тааааааааак...
И какой модуль за формирование такого сигнала отвечает? Не подскажете?

Я с сигма студией давно общался. Если память не изменяет, модуль с буквой 'T' позволяет дублировать сигнал.



[Lazy_66]

позволяет дублировать сигнал

Да? И что дальше с ним делать, с этим дублированным сигналом?



[sega-nt]

Вы что ? Прикалываетесь? А здесь почитать? С самого начала!

DSP KIT 4x3 UHD+ 7 шт RDC2-0059

переведите их в стерео Сделал. Эти бобики живы. Где-то косяк в перемычках чтоли. или блок схеме

forum.chipdip.ru



[Lazy_66]

Вы что ? Прикалываетесь?

Нет, я пытаюсь понять.

Чем и как вы заставите DSP дублировать данные. Что бы было

Для режима стандалоне моно сигнал нужно формировать в сигма студии. Стерео сигнал - LL - вместо LR для левого канала. Аналогично для правого - RR вместо LR.

И не надо отсылать почитать - у меня на столе стоит система с 4-мя усилителями в моно режиме. Работающая.



[Дюжбан]

Коллеги, у этих усилителей вход I2S. ОДИН вход! Вы с DSP по I2S в моно режиме как простите подаёте раздельно левый и правый? Может я что то не понимаю и делаю не так?

Я с dsp по i2s все манипуляции делаю, в tdm можно сделать модули на 1 и 2 канал в моно и подавать с reflex-а tdm, но нужно уточнить все. Входы i2s усилителей параллелить.



[Lazy_66]

Я с dsp по i2s все манипуляции делаю

А по другому и нельзя...

Меня вот другое интересует.

Для режима стандалоне моно сигнал нужно формировать в сигма студии. Стерео сигнал - LL - вместо LR для левого канала. Аналогично для правого - RR вместо LR.

Структура сигнала по I2S - картинка выше. Что бы сформировать LL, как пишет товарисчЪ, нужно взять байты левого канала и после переключения LR вставить это на место данных правого канала. И сделать это нужно на уровне DSP. Я как то себе не припоминаю таких функций...

Здесь возможны два варианта:
- я дебил и не умею в SigmaStudio
- товарисчЪ пишет бредятину.


Склоняюсь к второму варианту по ряду причин.
I2S - последовательный интерфейс. Просто так взять и воткнуть последовательность данных в поток? Ну попробуйте, теоретически это возможно, вот только никто так не делает.
Разделение каналов реализуется максимально просто - сигнал LR определяет данные которого канала передаются в текущий момент по шине. Достаточно НЕ подавать данные после переключения каналов и всё, усилителю уже не нужно ни о чём думать. Данных просто нет и обрабатывать нечего.
И да, если в последовательный интерфейс воткнуть ДВА набора байт ( L + L ) последовательно, то расскажите мне - как вы будете разделять по времени звук? ЦАП в усилителе возьмёт ПОСЛЕДОВАТЕЛЬНО эти данные, обработает и выдаст на выход. Со временным смещением 1/Fs. Правда забавно?



[Евгений]

Для режима стандалоне моно сигнал нужно формировать в сигма студии. Стерео сигнал - LL - вместо LR для левого канала. Аналогично для правого - RR вместо LR.

Это неверно. Не вводите людей в заблуждение.



[Влад]

А по другому и нельзя...

Меня вот другое интересует.



Структура сигнала по I2S - картинка выше. Что бы сформировать LL, как пишет товарисчЪ, нужно взять байты левого канала и после переключения LR вставить это на место данных правого канала. И сделать это нужно на уровне DSP. Я как себе не припоминаю таких функций...

Здесь возможны два варианта:
- я дебил и не умею в SigmaStudio
- товарисчЪ пишет бредятину.


Склоняюсь к второму варианту по ряду причин.
I2S - последовательный интерфейс. Просто так взять и воткнуть последовательность данных в поток? Ну попробуйте, теоретически это возможно, вот только никто так не делает.
Разделение каналов реализуется максимально просто - сигнал LR определяет данные которого канала передаются в текущий момент по шине. Достаточно НЕ подавать данные после переключения каналов и всё, усилителю уже не нужно ни о чём думать. Данных просто нет и обрабатывать нечего.
И да, если в последовательный интерфейс воткнуть ДВА набора байт ( L + L ) последовательно, то расскажите мне - как вы будете разделять по времени звук? ЦАП в усилителе возьмёт ПОСЛЕДОВАТЕЛЬНО эти данные, обработает и выдаст на выход. Со временным смещением 1/Fs. Правда забавно?

Нужно внимательно читать сообщение а, то будет как у Чака.



[Lazy_66]

Нужно

Нужно перестать писать бредятину.



[Влад]

Это неверно. Не вводите людей в заблуждение.

Это требуется только для режима стандалоне моно. По той причине, что в этом режиме левый и правый каналы SSM-ки соединяются вместе перед регулятором уровня сигнала, как и при включении режима моно с помощью I2C, но при этом правый канал не отключается и все наводки (которые преобразователь правого канала не может преобразовать) идут на выход как сильный шум. Сие проверено эксперементом.



[Дюжбан]

Я думал что можно в конфигурации стерео просто запараллелить выходные клеммы, а в дсп "замкнуть" входы усилителей в левый моно для одного и правый моно для второго усилителя, но оно так не работает.
Чтобы без мк на 192к сделать.
Ну, Вы, поняли)



[Lazy_66]

просто запараллелить выходные клеммы

У этих усилителей ОДИН вход I2S.

Кого с кем станем параллелить?



[Евгений]

Это требуется только для режима стандалоне моно. По той причине, что в этом режиме левый и правый каналы SSM-ки соединяются вместе перед регулятором уровня сигнала, как и при включении режима моно с помощью I2C, но при этом правый канал не отключается и все наводки (которые преобразователь правого канала не может преобразовать) идут на выход как сильный шум. Сие проверено эксперементом.

Это неверно.



[Дюжбан]

У этих усилителей ОДИН вход I2S.

Кого с кем станем параллелить?

Коллега, оба канала могут работать как один моно усилитель. https://www.chipdip.ru/product/hifi-pi-3?from=suggest_product вот посмотрите на это



[Дюжбан]

Просто хотел избавится от мк с i2c



[Lazy_66]

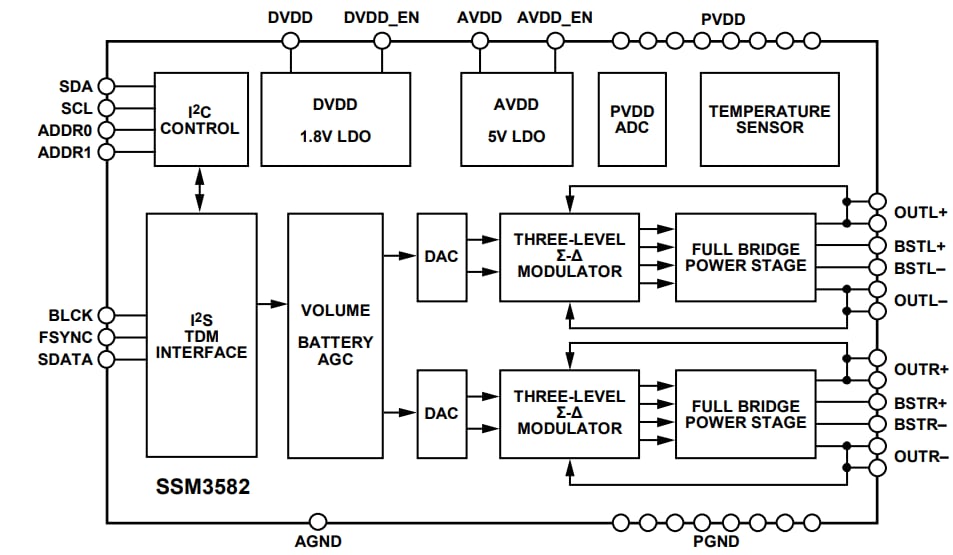

По той причине, что в этом режиме левый и правый каналы SSM-ки соединяются вместе перед регулятором уровня сигнала

Вы точно смотрели схему?

Разделение сигнала выполняется в интерфейсном блоке.

Перед регулятором громкости каналы РАЗДЕЛЯЮТСЯ на ЦАП-пы, отдельно правый и отдельно левый. Может вы всё таки перестанете пороть чушь? Ей больно...



[Lazy_66]

Коллега, оба канала могут работать как один моно усилитель.

Ну да, у меня работают.
